以 STM32F411CEU6 与 标准外设库（Standard Peripheral Library，以下简称 SPL） 为例，完整实现「PA0 下降沿触发 → EXTI0 中断 → 翻转 PC13 电平」这一中断链路。文中代码取自实际工程 STM32_SPL（Keil 工程，启动文件 startup_stm32f411xe.s），可直接编译运行。

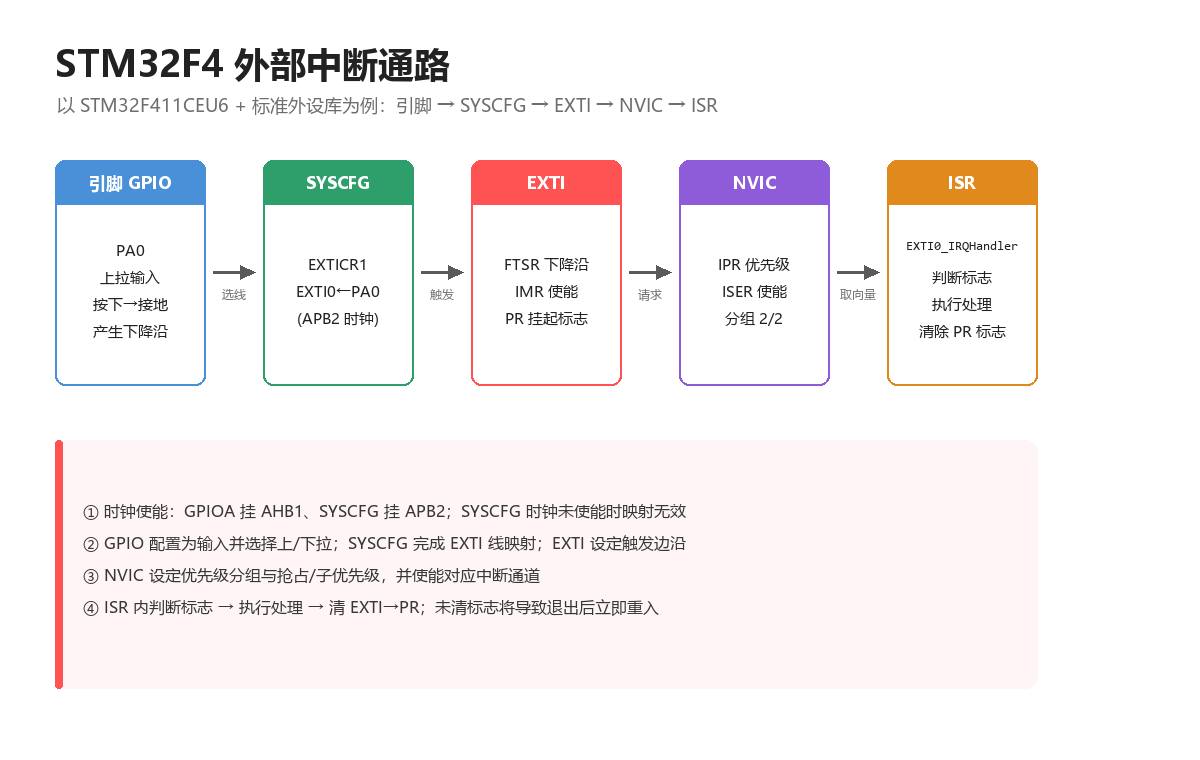

STM32F4 外部中断通路：引脚 → SYSCFG → EXTI → NVIC → ISR

图 1：外部中断的信号通路，以及各环节对应的寄存器。

该链路是单向的：引脚 → SYSCFG 选线 → EXTI 边沿触发 → NVIC 仲裁与使能 → ISR 执行。所谓配置中断，本质上是依次打通上述五个环节。

一、中断配置涉及的六个环节

#环节关键技术点相关函数
1时钟使能GPIO 挂载于 AHB1，SYSCFG 挂载于 APB2RCC_AHB1PeriphClockCmd、RCC_APB2PeriphClockCmd
2GPIO 配置中断引脚须配置为输入，上下拉决定空闲电平GPIO_Init
3线映射EXTI 仅有 16 条信号线，由 SYSCFG 指定其归属端口SYSCFG_EXTILineConfig
4EXTI 配置选择信号线、触发边沿与中断模式EXTI_Init
5NVIC 配置优先级分组、抢占/子优先级、通道使能NVIC_PriorityGroupConfig、NVIC_Init
6中断服务程序函数名须与启动文件向量表一致，并清除挂起标志EXTI0_IRQHandler、EXTI_ClearITPendingBit

任一环节缺失，结果只能是两种：中断始终不触发，或触发后无法正常返回。

二、完整代码

#include "main.h"

/* 系统节拍递减计数，由 stm32f4xx_it.c 中的 SysTick_Handler 调用 */
static __IO uint32_t TimingDelay;
void TimingDelay_Decrement(void) { if (TimingDelay != 0x00) TimingDelay--; }

/* 6. 中断服务程序：函数名须与 startup_stm32f411xe.s 中的向量名完全一致 */
void EXTI0_IRQHandler(void)
{
    if (EXTI_GetITStatus(EXTI_Line0) != RESET)   /* 先确认挂起源确实为 EXTI0 */
    {
        GPIO_ToggleBits(GPIOC, GPIO_Pin_13);     /* 执行处理：翻转 PC13 电平 */
        EXTI_ClearITPendingBit(EXTI_Line0);      /* 清除挂起标志，否则退出后立即重入 */
    }
}

int main(void)
{
    /* 1. 时钟使能：GPIOA/GPIOC 挂载于 AHB1；SYSCFG 挂载于 APB2，未使能则无法配置线映射 */
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOC, ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);

    GPIO_InitTypeDef GPIO_Struct;

    /* 2. PA0：上拉输入，空闲为高电平，按下接地 → 产生下降沿 */
    GPIO_Struct.GPIO_Mode  = GPIO_Mode_IN;
    GPIO_Struct.GPIO_OType = GPIO_OType_PP;
    GPIO_Struct.GPIO_Pin   = GPIO_Pin_0;
    GPIO_Struct.GPIO_PuPd  = GPIO_PuPd_UP;
    GPIO_Struct.GPIO_Speed = GPIO_High_Speed;
    GPIO_Init(GPIOA, &GPIO_Struct);

    /* PC13：推挽输出，驱动板载 LED（多数最小系统板为低电平点亮） */
    GPIO_Struct.GPIO_Mode  = GPIO_Mode_OUT;
    GPIO_Struct.GPIO_Pin   = GPIO_Pin_13;
    GPIO_Struct.GPIO_Speed = GPIO_Low_Speed;   /* PC13 属备份域，输出速度不宜设置过高 */
    GPIO_Init(GPIOC, &GPIO_Struct);

    /* 3. 将 EXTI0 映射至 PA0（EXTI 线号 = 引脚号） */
    SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOA, EXTI_PinSource0);

    /* 4. EXTI0：中断模式 + 下降沿触发 + 使能 */
    EXTI_InitTypeDef EXTI_Struct;
    EXTI_Struct.EXTI_Line    = EXTI_Line0;
    EXTI_Struct.EXTI_Mode    = EXTI_Mode_Interrupt;   /* 中断模式，而非事件模式 */
    EXTI_Struct.EXTI_Trigger = EXTI_Trigger_Falling;  /* 上拉 + 下降沿 = 按下时触发 */
    EXTI_Struct.EXTI_LineCmd = ENABLE;
    EXTI_Init(&EXTI_Struct);

    /* 5. NVIC：分组 2 → 抢占 2 位、子优先级 2 位；抢占 = 2，子优先级 = 2 */
    NVIC_InitTypeDef NVIC_Struct;
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
    NVIC_Struct.NVIC_IRQChannel                   = EXTI0_IRQn;
    NVIC_Struct.NVIC_IRQChannelPreemptionPriority = 2;
    NVIC_Struct.NVIC_IRQChannelSubPriority        = 2;
    NVIC_Struct.NVIC_IRQChannelCmd                = ENABLE;
    NVIC_Init(&NVIC_Struct);

    while (1) { }
}

三、逐段解析

中断的触发条件由硬件连接决定，因此先明确本工程的接线：

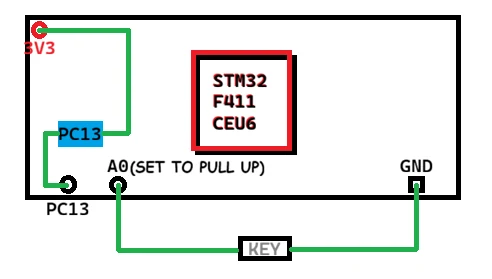

硬件接线：KEY 接在 PA0 与 GND 之间，PA0 设为上拉输入，LED 接在 PC13

图 2：KEY 一端接 PA0、一端接 GND，因此 PA0 平时被上拉为高电平，按下时接地——这正是「上拉 + 下降沿触发」的由来。PC13 上挂载的是 LED（多数 F411 最小系统板为低电平点亮）。

1. 时钟使能：最易遗漏的一步

  • GPIOA、GPIOC 挂载于 AHB1 总线，使用 RCC_AHB1PeriphClockCmd 使能。
  • SYSCFG 挂载于 APB2 总线，使用 RCC_APB2PeriphClockCmd 使能。

SYSCFG 时钟是 F4 系列特有的易错点：若未使能 SYSCFG 时钟，SYSCFG_EXTILineConfig() 对寄存器的写入不生效，此后 EXTI 即使配置正确也无法产生中断。（F1 系列无 SYSCFG，对应功能由 AFIO 承担，思路一致。）

2. GPIO 配置：中断引脚仅需输入模式

EXTI 不需要将引脚配置为复用功能，GPIO_Mode_IN 即可。上下拉的取值与触发边沿必须匹配：

  • GPIO_PuPd_UP + EXTI_Trigger_Falling：空闲为高，按下接地 → 下降沿，最常用的按键接法；
  • GPIO_PuPd_DOWN + EXTI_Trigger_Rising：空闲为低，按下接高 → 上升沿；
  • 浮空输入（GPIO_PuPd_NOPULL）用于按键时极易误触发，应避免使用。

PC13 上的 LED：多数 F411 最小系统板（如 WeAct Blackpill）将 LED 接于 PC13，且低电平点亮，因此调用 GPIO_ToggleBits 即可观察到亮灭交替。

PC13/PC14/PC15 由备份域供电，数据手册限定其作为输出时最高 2 MHz、负载 30 pF、驱动电流 3 mA，故此处采用 GPIO_Low_Speed 比 GPIO_High_Speed 更为合规。

3. SYSCFG：16 条 EXTI 线的端口归属

EXTI 仅有 EXTI0 ~ EXTI15 共 16 条信号线，而每个端口均有 16 个引脚，因此约定：引脚号即 EXTI 线号，同号线在不同端口之间由 SYSCFG 二选一。

SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOA, EXTI_PinSource0);  /* EXTI0 ← PA0 */

该语句实质是将 SYSCFG->EXTICR1 中 EXTI0 对应的字段写为 0b0000（端口 A）。需注意：同一时刻 EXTI0 只能归属一个端口，选定 PA0 后便不能再由 PB0 触发该线。

4. EXTI 配置：四个字段各有作用

字段本例取值说明
EXTI_LineEXTI_Line0选择信号线 EXTI0
EXTI_ModeEXTI_Mode_Interrupt产生中断请求并进入 ISR；Event 仅产生事件，不进入 ISR
EXTI_TriggerEXTI_Trigger_Falling下降沿触发；双边沿用 EXTI_Trigger_Rising_Falling
EXTI_LineCmdENABLE使能该线的中断屏蔽位（EXTI->IMR）

5. NVIC：优先级分组与两种优先级

Cortex-M4 的 NVIC 在 STM32F4 上实现了 4 个优先级位，对应 16 个优先级，且数值越小优先级越高（0 为最高）。这 4 位由「分组」划分为抢占优先级与子优先级：

分组抢占位数子优先级位数抢占取值范围子优先级取值范围是否支持嵌套
NVIC_PriorityGroup_00400 ~ 15外部中断之间不能互相打断
NVIC_PriorityGroup_1130 ~ 10 ~ 7支持
NVIC_PriorityGroup_2220 ~ 30 ~ 3支持
NVIC_PriorityGroup_3310 ~ 70 ~ 1支持
NVIC_PriorityGroup_4400 ~ 150支持
  • 抢占优先级决定能否打断正在执行的中断，即嵌套关系；
  • 子优先级仅在同一抢占级的多个中断同时挂起时决定执行顺序，不产生嵌套；
  • 分组是全局设置，NVIC_PriorityGroupConfig() 在整个工程中只应调用一次（通常置于 main() 初始化起始处）。若多个模块各自调用，后调用者会覆盖先前设置，抢占与子优先级的实际含义将随之改变。

本例采用 NVIC_PriorityGroup_2 + 抢占 2 + 子优先级 2，SPL 最终写入 NVIC->IP[EXTI0_IRQn] 的值为 0xA0：

0b1010_0000
  └┬┘└┬┘
   │  └─ 子优先级 = 0b10 = 2
   └──── 抢占优先级 = 0b10 = 2

调试时可在寄存器窗口查看 NVIC->IP[6]（EXTI0_IRQn == 6）以验证其值为 0xA0。

6. 中断服务程序：命名、判断与清标志

void EXTI0_IRQHandler(void)
{
    if (EXTI_GetITStatus(EXTI_Line0) != RESET)
    {
        GPIO_ToggleBits(GPIOC, GPIO_Pin_13);
        EXTI_ClearITPendingBit(EXTI_Line0);
    }
}

  1. 函数名必须与 startup_stm32f411xe.s 的向量表一致。启动文件中各入口均为弱定义：

    .weak      EXTI0_IRQHandler
.thumb_set EXTI0_IRQHandler,Default_Handler

    若函数名拼写有误（例如写成 EXTIO_IRQHandler），编译不会报错，但会链接至 Default_Handler 的无限循环，表现为程序失控。

  2. 进入 ISR 后应先判断标志，确认挂起源，再执行处理。多个引脚共用同一向量时，这一步尤为必要。

  3. 必须清除挂起标志。EXTI_ClearITPendingBit() 的实质是向 EXTI->PR 的对应位写 1；若不清除，标志将一直有效，退出 ISR 后会立即再次进入，表现为中断被反复触发。

  4. ISR 应尽量简短：不应在其中执行延时、串口打印等耗时操作，否则会延长中断响应时间，甚至丢失后续中断。

此外需注意向量的共享关系：EXTI0_IRQHandler 服务于所有映射到 EXTI0 的引脚（PA0/PB0/…），EXTI15_10_IRQHandler 则服务于 EXTI10 ~ EXTI15。若同时使用 PA0 与 PB0，须在 ISR 内进一步判断具体引脚。

四、寄存器级实现对照

若不依赖 SPL，前述各步骤均可由寄存器操作等价实现：

/* 1. 时钟使能 */
RCC->AHB1ENR |= RCC_AHB1ENR_GPIOAEN | RCC_AHB1ENR_GPIOCEN;
RCC->APB2ENR |= RCC_APB2ENR_SYSCFGEN;

/* 2. PA0 上拉输入；PC13 推挽输出 */
GPIOA->MODER &= ~GPIO_MODER_MODER0;                                        /* 00 = 输入 */
GPIOA->PUPDR  = (GPIOA->PUPDR & ~GPIO_PUPDR_PUPDR0) | GPIO_PUPDR_PUPDR0_0;  /* 01 = 上拉 */
GPIOC->MODER  = (GPIOC->MODER & ~GPIO_MODER_MODER13) | GPIO_MODER_MODER13_0;/* 01 = 输出 */
GPIOC->OTYPER &= ~GPIO_OTYPER_OT13;                                        /* 0 = 推挽 */

/* 3. EXTI0 ← PA0 */
SYSCFG->EXTICR[0] &= ~SYSCFG_EXTICR1_EXTI0;   /* 0b0000 = 端口 A */

/* 4. EXTI0：使能屏蔽位，选择下降沿 */
EXTI->IMR  |=  EXTI_IMR_MR0;
EXTI->RTSR &= ~EXTI_RTSR_TR0;
EXTI->FTSR |=  EXTI_FTSR_TR0;

/* 5. NVIC：分组 2（抢占 2 位 / 子优先级 2 位），抢占 = 2、子优先级 = 2 → 0xA0 */
NVIC_SetPriorityGrouping(NVIC_PRIORITYGROUP_2);
NVIC_SetPriority(EXTI0_IRQn, (2 << 6) | (2 << 4));
NVIC_EnableIRQ(EXTI0_IRQn);

/* 6. 清挂起标志（写 1 清零） */
void EXTI0_IRQHandler(void)
{
    if (EXTI->PR & EXTI_PR_PR0)
    {
        EXTI->PR = EXTI_PR_PR0;          /* 写 1 清除 */
        GPIOC->ODR ^= GPIO_ODR_OD13;     /* 翻转 PC13 电平 */
    }
}

需注意 NVIC_SetPriority() 接受的是未经分组解释的完整优先级字段，因此必须自行按位数移位；上式 (2 << 6) | (2 << 4) 的计算结果即为 0xA0，与 SPL 中 NVIC_Init 的结果完全一致。

五、常见问题与排查思路

现象可能原因
完全不触发中断未使能 SYSCFG 时钟；未调用 SYSCFG_EXTILineConfig 或端口选择有误；NVIC 通道未使能；触发边沿选择与实际电平变化相反（按键为按下接地却配置为上升沿）
程序失控或进入死循环ISR 函数名与启动文件向量表不一致，落入 Default_Handler；或触发 HardFault
反复进入中断未清除 EXTI->PR 挂起标志；ISR 中存在无法满足的等待条件
按一次键触发多次机械按键抖动，需 10 ~ 20 ms 软件消抖，或增加 RC 滤波
更换引脚后失效同一 EXTI 线已被 SYSCFG 分配给其他端口；或该引脚未配置为输入
优先级行为与预期不符NVIC_PriorityGroupConfig 被多处调用而互相覆盖；抢占优先级取值超出当前分组的取值范围（分组 2 时为 0 ~ 3）
LED 亮度异常或驱动不足PC13 属备份域，限 2 MHz / 3 mA；且多数开发板的 LED 为低电平点亮

调试建议：在 ISR 内设置断点最为直接；亦可在变量窗口观察 EXTI->PR、EXTI->IMR、NVIC->ISER[0] 与 NVIC->IP[6]，据此定位到具体环节。

六、代码优化建议

  1. TimingDelay 当前不会发生递减。stm32f4xx_it.c 的 SysTick_Handler() 已调用 TimingDelay_Decrement()，但 main() 中缺少 SysTick_Config()，系统节拍中断未使能，计数恒为 0。若后续需要软件延时，应先行补充：

    /* 系统节拍 1 ms 中断（SystemCoreClock = 100 MHz 时） */
if (SysTick_Config(SystemCoreClock / 1000))
{
    while (1);   /* 配置失败 */
}

  2. 将中断初始化封装为独立函数，main() 仅保留调用，以提高可读性与复用性；ISR 建议统一置于 stm32f4xx_it.c（置于 main.c 亦可正常运行）：

    static void EXTI0_Config(void)
{
    GPIO_InitTypeDef GPIO_Struct;
    EXTI_InitTypeDef EXTI_Struct;
    NVIC_InitTypeDef NVIC_Struct;

    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA | RCC_AHB1Periph_GPIOC, ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);

    GPIO_Struct.GPIO_Mode  = GPIO_Mode_IN;
    GPIO_Struct.GPIO_OType = GPIO_OType_PP;   /* 输入模式不使用，显式赋值以避免读取未初始化成员 */
    GPIO_Struct.GPIO_Pin   = GPIO_Pin_0;
    GPIO_Struct.GPIO_PuPd  = GPIO_PuPd_UP;
    GPIO_Struct.GPIO_Speed = GPIO_Fast_Speed;
    GPIO_Init(GPIOA, &GPIO_Struct);

    SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOA, EXTI_PinSource0);

    EXTI_Struct.EXTI_Line    = EXTI_Line0;
    EXTI_Struct.EXTI_Mode    = EXTI_Mode_Interrupt;
    EXTI_Struct.EXTI_Trigger = EXTI_Trigger_Falling;
    EXTI_Struct.EXTI_LineCmd = ENABLE;
    EXTI_Init(&EXTI_Struct);

    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
    NVIC_Struct.NVIC_IRQChannel                   = EXTI0_IRQn;
    NVIC_Struct.NVIC_IRQChannelPreemptionPriority = 2;
    NVIC_Struct.NVIC_IRQChannelSubPriority        = 2;
    NVIC_Struct.NVIC_IRQChannelCmd                = ENABLE;
    NVIC_Init(&NVIC_Struct);
}

    如此，main() 中仅保留 PC13 的 LED 初始化、EXTI0_Config() 调用与主循环。

七、小结

外部中断的配置可归纳为一条固定流程：

使能时钟（GPIO 与 SYSCFG）→ 配置引脚输入与上下拉 → SYSCFG 完成线到端口的映射 → EXTI 设定触发边沿并使能 → NVIC 设定分组、优先级并使能通道 → ISR 内判断标志、执行处理、清除标志。

对于定时器、串口、ADC 等外设中断，只需将上述第 3、4 步替换为相应外设的中断使能（TIM_ITConfig、USART_ITConfig 等），其骨架——时钟 → 外设中断使能 → NVIC → ISR 清标志——完全相同。
